| 存储 |
| 内存 |
2 GB |
| 闪光 |
8 GB |
| 存储卡 |
支持高达32 GB的SD和SDHC卡 |
| 外部存储 |
支持高达1 TB的USB大容量存储设备 |

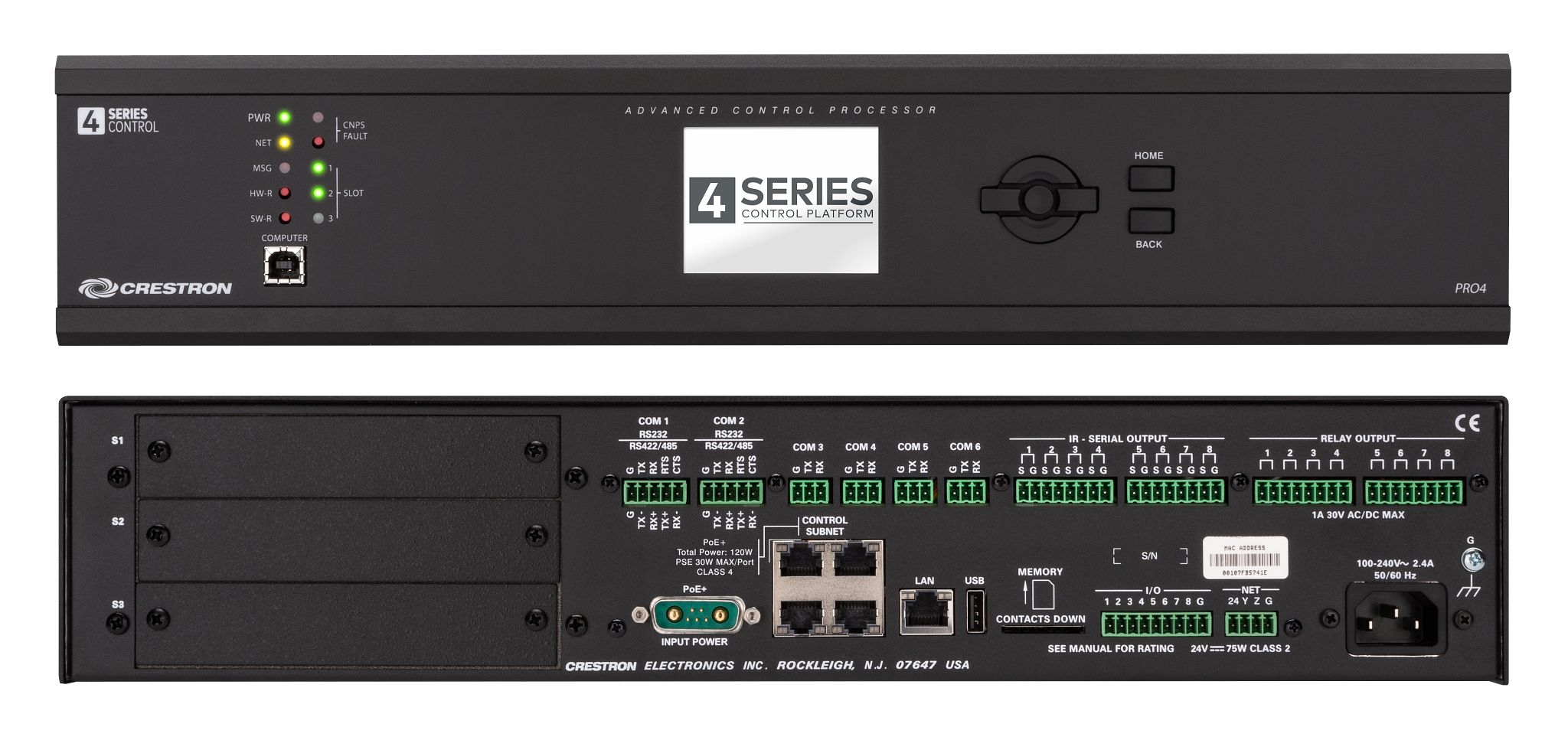

| 连接器和卡插槽 |
| S1–S3 |
（3）控制卡扩展插槽 |
| COM 1-2 |
（1）5针3.5毫米可拆卸接线端子;
双向RS-232 / 422/485端口;
最高115.2k波特; 硬件和软件握手支持 |
| COM 3–6 |
（2）3针3.5毫米可拆卸接线端子;
双向RS-232端口;
最高115.2k波特; 软件握手支持 |
| 红外-串行输出1–8 |
（2）8针3.5毫米可拆卸接线端子;
包括（8）个红外输出端口；
红外输出高达1.2 MHz;
1路串行TTL / RS-232（0-5V），最高115.2k波特
IRP2红外发射器，单独出售 |
| 继电器输出1–8 |
（1）4针3.5毫米可拆卸接线端子;
包括（8）个常开隔离继电器；
额定1A，30VAC / VDC;
跨接点的MOV电弧抑制 |
| PoE +输入电源 |
（1）Combo D-Sub 7w2连接器，公头；
PoE +电源的54VDC电源输入;
在CONTROL SUBNET端口上启用PoE +电源 |
| 控制子网 |
（4）8针RJ-45连接器，凹型；
100BASE-TX / 1000BASE-T以太网端口;
PoE + PSE（电源设备）端口；
为快思聪设备提供专用的本地网络 |
| 局域网 |
（1）8针RJ45连接器，凹型;
100BASE-TX / 1000BASE-T以太网端口 |
| USB |
（1）USB A型连接器，凹型；
USB 2.0端口用于存储设备 |
| 记忆 |
（1）SD存储卡插槽；
接受一张最大为32 GB的SD或SDHC卡来存储日志文件 |
| I / O 1-8 |
（1）9针3.5毫米可拆卸接线端子;
包括（8）个Versiport数字输入/输出或模拟输入端口（参考GND）；
数字输入：额定电压为0-24VDC，输入阻抗20kΩ，逻辑阈值> 3.125V低/ 0和<1.875V高/ 1；
数字输出：最大24VDC时可吸收250 mA电流，捕获二极管可用于实际负载；
模拟输入：额定0-10VDC，最大保护为24VDC，输入阻抗21kΩ，上拉电阻禁用；
每个引脚可编程5 V，2kΩ上拉电阻 |
| 网 |
（1）4针3.5毫米可拆卸接线端子;
Cresnet主端口；
向Cresnet设备输出功率；
或者用作Cresnet电源输入，以通过Cresnet电源为设备供电；
有关其他规格，请参见“电源”部分 |
| 100–240V〜2.4A 50 / 60Hz |
（1）IEC 60320 C14主电源入口；
配合可移动电源线 |
| G |
（1）6-32螺丝;
底盘接地片 |
| 计算机（前） |
（1）USB B型连接器，凹型；
USB 2.0计算机控制台端口；
仅用于设置 |

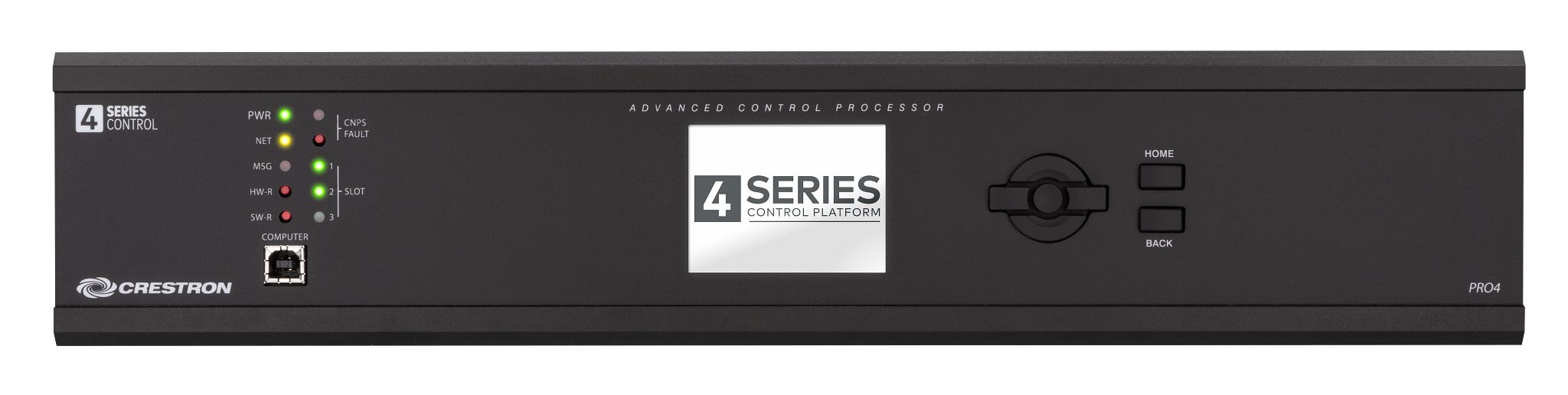

| 显示 |
| 显示类型 |
TFT有源矩阵彩色LCD |
| 尺寸 |
对角线2.8英寸（72毫米） |
| 解析度 |
320 x 240像素 |
| 功能 |
显示配置菜单，控制端口活动和其他系统信息 |
| 控件和指标 |
| 压水堆 |
（1）双色绿色/琥珀色LED，指示存在工作电源；
琥珀色表示设备正在启动并且尚未准备好运行；
绿色表示设备已准备就绪 |
| 网 |
（1）琥珀色LED，指示与Cresnet设备的通信 |
| 味精 |
（1）红色LED指示灯，指示控制处理器已生成错误消息 |
| 硬件 |
（1）嵌入式按钮，用于硬件复位 |
| 收录机 |
（1）嵌入式按钮，用于软件复位 |
| CNPS故障 |
（1）红色LED和（1）按钮；
LED指示在NET端口检测到过量的Cresnet负载；
按钮重置故障指示 |
| 插槽1–3 |
（3）绿色LED指示灯，指示控制卡已插入相应的插槽中 |
| 导航板 |
（1）5向导航板，用于LCD显示菜单导航和参数调整 |
| 家 |
（1）按钮，返回液晶显示主菜单 |
| 背部 |
（1）按钮，在LCD显示屏上返回上一级 |
| 局域网（后方） |
（1）双色绿色/琥珀色和（1）琥珀色LED；
绿色/琥珀色LED指示以太网链接状态和连接速度；
琥珀色LED指示以太网活动 |
| 控制子网（背面） |
（1）双色绿色/琥珀色和（1）琥珀色LED；
绿色/琥珀色LED指示以太网链接状态和连接速度；
琥珀色LED指示以太网活动 |
| 电源 |
| 主电源 |
2.4A @ 100-240VAC，50 / 60Hz |
| 可用的Cresnet电源 |
75W（3.125A @ 24VDC） |
| 以太网供电Plus（PoE +） |
符合IEEE 802.3at的PoE + PSE（电源设备）；
总功率120W；
每个CONTROL SUBNET端口可提供高达30W的功率，可为一个PoE +（4类）PD（受电设备）供电 |
| 环境 |
| 温度 |
5至40°C（41至104°F） |
| 湿度 |
相对湿度10％至90％（非冷凝） |
| 散热性 |
43 BTU /小时 |
| 外壳 |
| 机壳 |
金属，黑色表面，顶部和侧面通风 |
| 面板 |
挤压金属，黑色表面，聚碳酸酯标签覆盖 |
| 安装 |
独立式或2 RU 19英寸 可机架安装（包括粘性脚和机架耳） |
| 尺寸 |
| 高度 |
3.47英寸（89毫米）（无底脚） |
| 宽度 |
17.28英寸（439毫米）;
19.00英寸（483毫米），带机架耳 |
| 深度 |
258毫米（10.15英寸） |
| 重量 |
| 5.0磅（2.3公斤） |
