| 视频 |
| 输入信号类型 |
HDMI 支持 HDR10、HDR10+、杜比视界、深色、4K60 4：4：4 支持1, 2（DVI和双模显示端口™接口兼容3) |
| 输出信号类型 |
支持 HDR10、HDR10+、杜比视界、深色和 4K60 4：4：4 支持的 HDMI1, 2（兼容 DVI4) |
| 开关 |

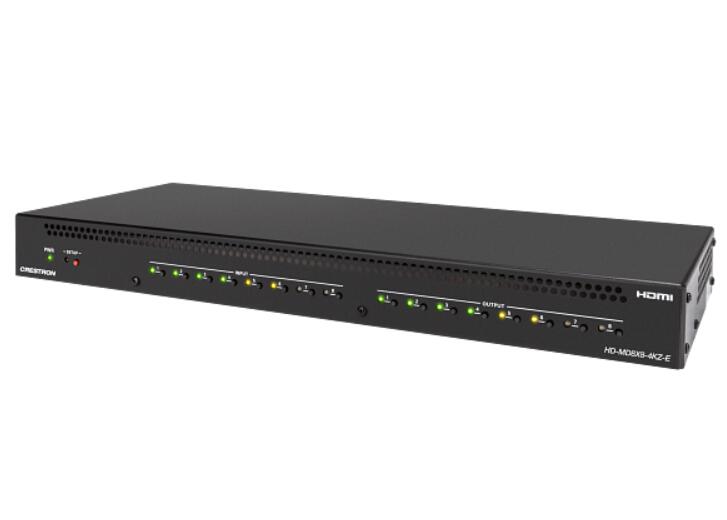

8x8 数字视音频切换器 |
| 复制保护 |
HDCP 2.3 |
| 最大分辨率 |
下表列出了常用解决方案。 |
扫描
类型 |
分辨率 |
帧
速率 |
颜色
采样 |
颜色
深度 |
| 进步 |
4096x2160 DCI 4K
和 3840x2160 4K 超高清 |
24赫兹 |
4:4:4 |
36 位 |
| 30赫兹 |
4:4:4 |
36 位 |
| 60赫兹 |
4:2:2 |
36 位 |
| 60赫兹 |
4:4:4 |
24 位 |
| 2560x1600 六角星 |
60赫兹 |
4:4:4 |
36 位 |
| 1920x1080 高清 1080p |
60赫兹 |
4:4:4 |
36 位 |
隔行扫描
（仅限输入） |
1920x1080 高清 1080i |
30赫兹 |
4:4:4 |
36 位 |
| 注意：在像素时钟速率高达 600 MHz 时，支持宽度不超过 4096 像素、高度不超过 2160 像素的自定义分辨率。 |
|
| 音频 - 常规 |
| 数模转换 |
24 位 48 千赫 |
| 频率响应 |
±0.5 分贝，20 赫兹至 20 千赫 |
| 砰砰砰+不 |
<0.005%， 1 千赫， 10 分贝伏 |
| 信噪比 |
>95 dB，10 dBV，20 Hz 至 20 KHz，A 加权 |
| 串音 |
≤90 dB，1 KHz，仅适用于多个输入 |
| 立体声分离 |
≤80 分贝，20 赫兹至 20 千赫 |
| 音频 - 源输入 |
| 输入信号类型 |
HDMI（兼容双模显示端口接口）3) |
| 格式 |
杜比数字®、杜比数字 EX、杜比数字+、杜比® TrueHD、杜比全景声®、DTS®、DTS-ES、DTS 96/24、DTS 高清®高分辨率、DTS-HD 主音频、DTS：X®、LPCM 多达 8 个通道 |
| 音频 - 数字输出 |
| 输出信号类型 |
高清米 |
| 格式 |
杜比数字、杜比数字 EX、杜比数字+、杜比 TrueHD、杜比全景声、DTS、DTS-ES、DTS 96/24、DTS 高清高分辨率、DTS-HD 主音频、DTS：X、LPCM 多达 8 个通道 |
| 源 |
-80 dB 至 +20 dB 调节范围，外加静音 |
| 主卷 |
-80 dB 至 +20 dB 调节范围，外加静音 |
| 音频 - 模拟线路输出 |
| 输出信号类型/格式 |
立体声 2 声道 |
| 音量控制 |
-80 dB 至 +20 dB 调节范围，以及静音、单声道和立体声 |
| 通信 |
| 以太网 |
100/1000 Mbps、自动切换、自动协商、自动发现、全/半双工、DHCP、Web 浏览器设置和控制、快思聪控制系统集成、IEEE 802.1X、安全 CIP、身份验证、SSH/SSL、TLS |
| 无线充电 |
用于固件加载和配置管理，并为 USB 供电设备供电 |
| 高清米 |
HDCP 2.3， EDID， CEC |
| 连接 |
| 1-8 寸高清米 |
（8） 19 针 A 型连接器，母头;
HDMI 数字视频/音频输入（DVI 和双模显示端口接口兼容3) |
| 高清输出 1-8 |
（8） 19 针 A 型连接器，母头;
HDMI 数字视频/音频输出（兼容 DVI）4) |
| 音频输出，辅助 1-2 |
（2） 5 针 3.5 mm 可拆卸接线端子;
平衡/不平衡立体声线路电平音频输出;
输出阻抗：<100欧姆;
最大输出电平：4 Vrms 平衡，2 Vrms 不平衡 |
| 局域网 |
（1） 8 针 RJ-45 连接器，母头;
100BASE-TX/1000BASE-T 以太网端口 |
| 24V 直流 2.5 A |
（1） 2.1 x 5.5 毫米直流电源接口;
24 VDC 电源输入;
包括 PW-2420RU 电源组 |
| 服务 |
（1） USB A型母头;
用于固件加载和配置管理;
还可为 USB 供电设备提供高达 5 V 500 mA 的电源 |
| G |
（1） 6-32 螺钉，机箱接地接线片 |
| 控件和指示器 |
| 压水堆 |
（1） 指示灯。琥珀色表示设备正在启动。绿色表示设备正在运行。 |
| 输入 1-8 |
（8） 用于手动输入选择的按钮和 （8） 个 LED。绿色表示相应的输入路由到输出。
琥珀色表示在相应的输入端检测到源，但未路由到输出。 |
| 输出 1-8 |
（8） 用于手动选择输出的按钮和 （8） 个 LED。绿色表示检测到显示器或其他目标设备，并且相应的输出正在传输视频。琥珀色表示检测到显示器或其他目标设备，但未将视频路由到相应的输出。 |
| 设置 |
（1） 红色 LED 和 （1） 个按钮，用于在连接的 HDMI 输出上显示 IP 地址 |
| 以太网 |
2 个 RJ-45 局域网连接器上的指示灯。
链路状态 LED：绿色表示已建立 100BASE-TX 链路。琥珀色表示已建立 1000BASE-T 链路。
以太网活动 LED：呈琥珀色闪烁表示以太网活动。 |
| 功耗 |
| 电源组（随附） |
输入：100-240 VAC 时最大 1.3 A，50/60 Hz;
输出： 2.5 A @ 24 VDC;
型号： PW-2420RU |
| 功耗 |
29 W（典型值） |
| 环境 |
| 温度 |
0° 至 40° C （32° 至 104° F） |
| 湿度 |
10% 至 90% 相对湿度（无冷凝） |
| 散热 |
典型值为 98 英热单位/小时 |
| 噪声 |
33.55 dBA（典型值） |
| 包装 |
| 底盘 |
金属，黑色表面，通风侧面 |
| 安装 |
1 RU 19 英寸机架安装（包括机架耳） |
| 尺寸 |
| 高度 |
1.72 英寸（44 毫米） |
| 宽度 |
17.33 英寸（441 毫米），不含机架式耳 |
| 深度 |
7.02 英寸（179 毫米） |
| 重量 |
| 5.15 磅（2.37 千克） |
