SONY索尼 PCS-G50视频会议系统

要想在如今严峻的市场中保持领先地位，各种业务都需要像PCS-G50这样的强大的视觉沟通工具。索尼整合了音频和视频技术中的有用特性为所有的商业人士提供了一个视觉沟通工具。有了PCS-G50，可以召开远程会议，如同所有与会者都坐在同一个会议室中。这样既节省了时间，又省去了长途奔波的麻烦。PCS-G50提供了一种全新的强大的沟通工具，将成为现代商业中的中流砥柱。

PCS-G50在IP网络上的最高视频传输率为4Mb/s，而且提供了具有高分辨率的视频。PCS-G50采用了H.263视频编解码器/4CIF格式，能够制作与标准电视广播相媲美的图像分辨率。它还可以切换到H.264视频编解码器以获得更高的通过量或者恢复上个版本的ITU-T视频会议编解码器，从而与现有系统保持兼容。

与其他的PCS系列型号一样，PCS-G50拥有内部MCU（多点控制单元）功能，它可同时支持6个端点的多点视频会议，而当两个PCS-G50单元级联时，这一数目可达到10个端点。PCS-G50可桥接ISDN网络和IP网络之间的混合呼叫，在不降低整个系统性能的情况下支持混速接入。

PCS-G50的其他主要特性包括会址名称显示功能和吧音频和视频记录到Memory Stick TM媒体的能力。PCS-G50还具有数据共享、Qos支持功能和数字白板支持功能。

有效可视通讯是在当今商业社会中保持前进的至关重要的力量。有了功能丰富的PCS-G50，你的可视通讯不但非常有效，而且负担的起。

PCS-G50P产品主要功能介绍

• 高画质视讯╱高速网路
• 绝佳的音质
• 最多可与10个地方通时同时进行多点视讯会议
• 远端名称显示功能
• 多变化的远端画面显示版面
• 声音切换显示功能
• 远端画面锁定功能
• 双摄影机与画面分割功能支援
• 资料分享功能／数位白板功能
• 简易操作的遥控器／直觉式使用者导向图形介面
• 支援Memory StickTM记忆卡
• 安全的视讯会议—AES先进加密标准
• QoS（网路服务品质）增强功能
• ARC适应率控制
• ARQ自动重复要求功能 .

PCS-G50P详细规格

• H.323速率TCP/IP ：256~4Mbps
• H.320速率ISDN  ：128~768K
• 影像画面(页/秒) ： 15或是30 Frame可主动设定
• 视频标准： H.261、H.263、H.263+ 、H.263++、H.264、MPEG4、H.239、Interlace SIF…等影像处理技术
• 音频频宽： G.711、G.722、G.722.1、G.728、G.723.1、G.729、MPEG-4 AAC等语音压缩技术

PCS-G50图像分析

• 可自由预先选择拨出或是接入时，选择15fps或是30fps之高品质影像技术，H.320速率128~768K或是H.323速率256~4Mbps时每秒皆可传输30fps。
• 可提供IP或是ISDN或是两种同时混合连线之六方多点会议：IP/LAN每点3684Kbps，ISDN每点128Kbps。
• 全功能摄影机提供:上下±25°垂直移动、左右±100°水平移动，40倍Zoom in/out及6组预设镜头，并可遥, 控远端摄影机。
• 配合外接式Data Box可以提供2台电脑画面输入、5支外接麦克风、独立声音输出入等先进功能，使会议简报画面更加生动与精彩。

PCS-G50声音分析

• 最高品质数位音频技术，全双工数位回音消除(Echo cancellation)高达30dB，自动增益功能(Automatic Gain Control)及杂音过滤(Automatic Noise Suppression)。
• 可利用一般电话或是手机拨ISDN号码，加入正在进行中的视讯会议。
• 外接超高感度之360度全方位麦克风，若会议室较大，可再外加第二支麦克风，或整合会议室内音响设备。

PCS-G50其他功能

• 内建Web Server及1个Ethernet port连接至公司内部网路或ADSL。透过IE浏览器运用：Internet或Intranet可方便资讯人员远端管理，诊断及进行软体版本升级，尤其具备3种等级之密码授权，十分方便管理人员平日之安全维护。
• 可执行QoS提供品质控制服务能力，提供ARC及ARQ两种模式。
• 可执行AES加解密之网路视讯连线保全能力，提供更安全的视讯会议能力。
• 除内建以MS记忆卡传送PowerPoint之简报档案外，并支援T.120资料会议，且会议前可允许利用IP/LAN上任何一台PC将PowerPoint简上传至PCS-G50，开会时只需操作电脑即可与远端共享简报资料，并于双萤幕模式下呈现。
• Audio Add-on功能具有一般电话call in功能(须有ISDN介面)，使无视讯设备的远端人员也可同时聆听开会内容。
• 图形化操作介面，方便即使非资讯背景的一般使用者也十分容易操作。
  开机时间低于十五秒，可随时开机后马上进行开会，减少等待时间。
• 软体升级功能可更新最新的通讯技术协定或是增加功能，提升投资保障，SONY提供随时可Free Download及自行Upgrade最新的版本。

SONY PCS-G50视频会议设备技术参数

视频
信号系统 SONY PCS-G50：NTSC
SONY PCS-G50P：PAL
标准 H.261(Annex D)，H.263(Annex D、F)，H.263+(Annex .J) H.263++、(Annex U,W)，H.264，MPEG-4 SP@L3，H.239视频和数据传送*
分辨率 SQCIF (128 x 96, 仅接收), QCIF (176 x 144),
CIF (352 x 288), 4CIF (704 x 576,仅 H.263), 隔行SIF(仅H.263, H.264)
帧频 最高30帧/秒(H.261、H.263、H.263+、H.263++、H.264和 MPEG-4 SP@L3)
隔行SIF模式(PCS-G70N：60场/秒，PCS-G70NP：50场/秒)
比特率 在H.323标准下高达4Mb/s（包括音频）**
在H.320标准(包括音频)下当配有PCSA-B768S时为768Kb/s
在H.320标准(包括音频)下当配有PCSA-B384S时为384Kb/s

音频
带宽和编码 G.711：56/64Kb/s时为3.4kHz
G.722：48/56/64Kb/s时为7.0kHz
G.722.1：24/32Kb/s(H.323)时为7.0kH
G.728：在16Kb/s时为3.4kHz
G.723.1：在5.3/6.3Kb/s(H.323)时为3.4kHz
G.729：8Kb/s(H.323)时为3.4kHz
MPEG-4 AAC (单声道) 64/96Kb/s（H.323）时为14kHz
48Kb/s(H.320)时为14kHz
回声消除 包括噪音抑制器
包括自动增益控制

XGA 1024像素X 768线(H.263），带PCSA-DSB1S
4CIF 704像素X576线(H.261 Annex D和H.263）

画中画
子屏幕尺寸 4.3″(256X192），四个角中的一个
SONY PCS-G50视频会议设备ITU-T标准（不包括音频/视频标准）
H.320，H.323 H.221
Bonding
H.281 FECC
H.225.0
H.242
H.243
H.245
T.120

网络协议
TELNET(服务器)
HTTP(服务器)
FTP(服务器)
SNMP(代理)
DNS(客户端)
DHCP(客户端) RTP/RTCP
TCP/UDP
ARP
SIP

多点性能
多达6个会址（H.320/H.323）
多达10个会址（H.320/H.323）
SONY PCS-G50视频会议设备唇型对位
手动开/关
SONY PCS-G50视频会议设备摄像装置
成像器件 1/4 型 CCD
水平分辨率 NTSC：470电视线， PAL：460电视线
焦距 3.1毫米到31毫米(F1.8～2.9)
聚焦 自动/手动
光圈 自动
变焦比率 X10 光学变焦(X40数字变焦)
摇镜头角度 -100°～+100°(最高100°/秒)
倾斜角度 -25°～+25°(最高125°/秒)
预设 多达6个位置
S/N 大于50dB
其他 背光补偿
自动白平衡

遥控装置
格式 无线SIRCS

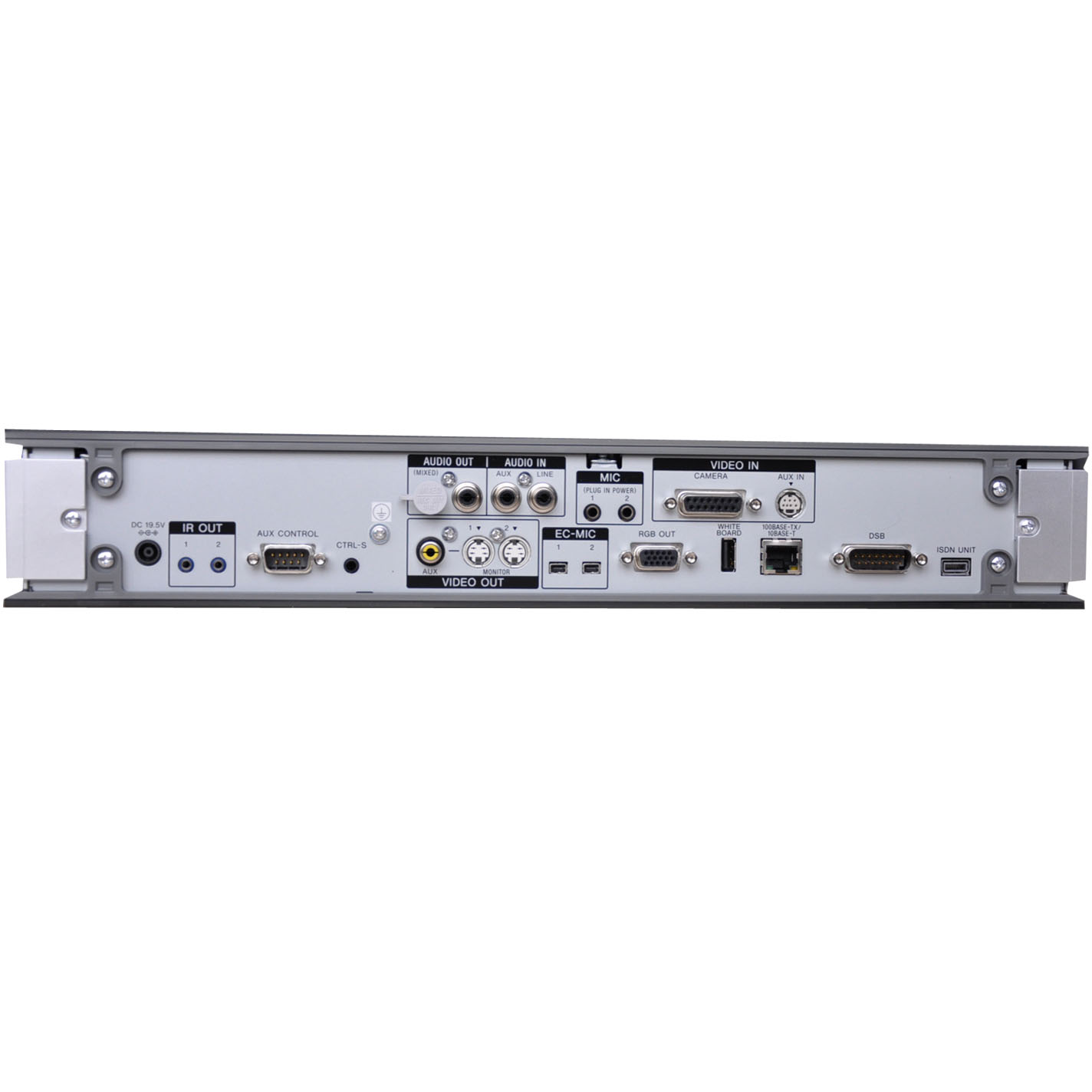

接口(通信终端)
视频 D-Sub 15针 专用摄像I/F X1
S-视频或复合输入 X1
（可用转换连接器转接）
S-视频输出 X2 （主/次监视器）
复合输出（AUX）
RGB输出
音频 线输入RCA
AUX输入RCA（旁路回声消除装置）
外部模拟麦克风输入，小型插座（插入式电源）X2
外部数字麦克风输入 X2
线输出RCA X2（一个混合输出）
网络 10Base-T/100Base-TX
外部ISDN装置I/F
控制 SIRCS IR输出 X2
连线 SIRCS 输入（控制-S）
RS-232C
DSB I/F 专用D-Sub 15
RGB I/F RGB输出
记忆棒 记忆棒插槽
数字白板 专用连接器

接口(摄像装置)
视频 用于DS150的IR
终端 专用23针
AUX摄像头 8针小型DIN

SONY PCS-G50视频会议设备物理参数

工作温度 5℃～35℃
工作湿度 30%~70%
存储温度 －20℃～+55℃
存储湿度 25%~75%
所需电源 PCS-G50：交流电120V, 50/60Hz
PCS-G50P：交流电220V～240V，50/60Hz
功率消耗 直流19.5V，5A
通讯终端尺寸(WxHxD) 420 x 66 x 256毫米
不包括突出部分
摄像头尺寸(WxHxD) 131 x 141 x 130毫米
不包括突出部分
遥控器尺寸(WxHxD) 47 x 43 x 195毫米
不包括突出部分
通讯终端重量 4.6公斤
摄像装置重量 1.0公斤
遥控器重量 180克，包括电池
系统配件和提供附件
通讯终端
摄像装置（包括专用3米摄像电缆）
遥控器
交流电适配器/电线电缆
全向型麦克风
IR中继器 X2
遥控器的锰电池 X2
操作手册CD-ROM（日语、英语、法语、西班牙语、意大利语、德语、葡萄牙语、
中文简体）
操作指南
快速连接指南
电缆连接指南
全球联保手册
音频电缆（1.0米）
S-视频电缆（1.5米）
用于RCA转换连接器的小型DIN 7针

*PCSA-DSBIS双流盒做为选件，用来传送PC画面。
*当采用当采用H.261视频标准时，支持2Mb/s。
*需要可选MCU软件。能实现IP/ISDN桥接是可能的。
*需要可选MCU软件。基本单位间的连接必须是IP（H.323）。能实现IP/ISDN接。
